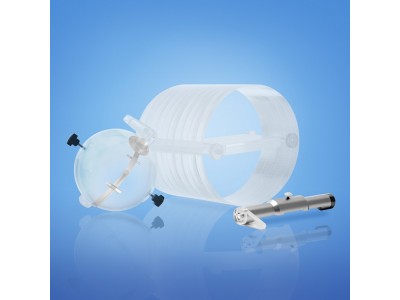

X刀、伽马刀检测装置|WS 582—2017

1.球形模体：按美国医学物理家协会(AAPM）54号报告的要求加工制作，材料为单体航空有机玻璃，直径160mm,由两个圆形半球组成，两个半球中间有长为130mm、宽10mm的空槽；

2.耳柱：球形模体的左右两方向各有一个耳柱，插入两个耳柱可以使两个半球固定为一个完整的圆球；

3.电离室适配器：每块电离室适配器上留有适合分别尺寸的探测器插孔；

4.X、Y刀胶片验证软件：

可测量灰度和剂量分布曲线，分析加速器伽马刀和X刀的各项射野参数（包括辐射野尺寸，半影等）；

可测量伽马刀的辐射野中心与机械中心的偏差；

可测量伽马刀射野的几何中心与剂量中心的误差；

可计算射野半高宽、大小、计算半影；胶片扫描仪可透扫胶片，最大透扫度大于3.7D

5.伽马刀体膜：有机玻璃材质，椭圆柱体。椭圆柱体横断面的长轴长度为280mm，短轴长度为240mm。椭圆柱体高度为200mm。椭圆柱体上带有插槽，用于插入胶片插板和探测器插板。探测器插板上带有中心探测器插孔和偏中心探测器插孔，用于插入探测器；

6.剂量场分布测量暗盒：2个，可以放置胶片尺寸100mm*100mm，可以放置胶片数量2个，具备平面标记点；

7.专用焦点测量棒：材料为铝合金，产品外形尺寸：226mm*40mm*73mm,胶片盒尺寸：30mm*25mm。
